Термоиндикаторы l-mark
организация непрерывного теплового контроля электрооборудования
Специалисты компании ТермоЭлектрика совместно с
СУЩЕСТВУЮЩИЙ СПОСОБ КОНТРОЛЯ
КОНТАКТОВ И КОНТАКТНЫХ СОЕДИНЕНИЙ
РД устанавливает требования по предельно допустимым температурам, периодичности и методике оценки состояния контактов. В настоящее время для контроля и оценки состояния контактов и контактных соединений широко используется тепловизор.
Но для полной диагностики просто тепловизора недостаточно, необходимо измерить ТОК НАГРУЗКИ.
Оценка состояния контактов и контактных соединений проводится по:
Непрерывный контроль с помощью
термоиндикаторов L-Mark
основные преимущества термоиндикаторов
Непрерывный контроль температуры 24/7
Контроль элементов недоступных для осмотра тепловизором
Большая площадь индикаторного слоя
Не требует создания специального режима электросети
Контроль оперативным или ремонтным персоналом
Для контроля состояния контактных соединений согласно СТО используют термоиндикаторы L-Mark 3T и L-Mark 4T
L-Mark 3T
шкала с 3 температурами срабатывания
- Размер 20 х 15 мм
- Защитная пленка от воды и масла
- Температурный ряд:
- 50-60-70, 50-55-60, 50-70-80, 60-70-80, 60-80-100, 60-90-110,
70-80-90, 70-90-110, 70-100-120, 70-110-130, 80-90-100,
80-120-140, 80-120-150, 90-100-110, 90-110-130, 100-120-140 °С - Цвет: Жёлтый (Y), зеленый (G), красный (R), синий (B)
- 24 термоиндикатора в упаковке
- Цена за 1 термоиндикатор — 50 руб
L-Mark 4T
шкала с 4 температурами срабатывания
- Размер 30 х 30 мм
- Защитная пленка от воды и масла
- Температурный ряд:
- 50-55-60-70, 50-60-70-80, 50-70-90-110, 60-70-80-90, 60-70-80-100,
60-80-90-110, 70-80-90-100, 70-90-100-120, 70-90-110-130,
80-90-100-110, 80-100-120-140, 80-100-120-150 °С - Цвет: Жёлтый (Y), зеленый (G), красный (R), синий (B)
- 8 термоиндикаторов в упаковке
- Цена за 1 термоиндикатор — 100 руб
L-Mark 3Т выбирают в случае, если установить L-Mark 4Т не позволяют размеры контролируемого элемента

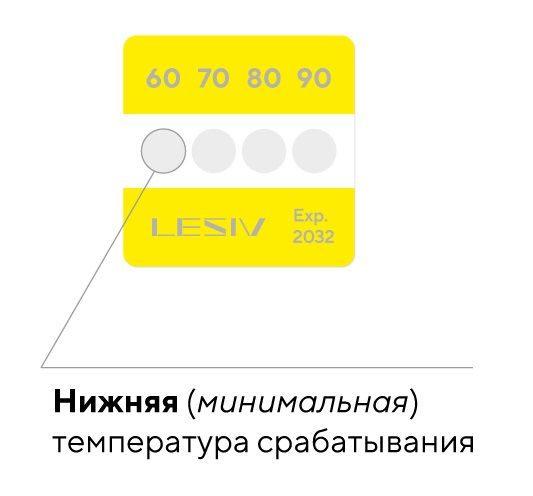

Отсутствие превышения минимальной температуры свидетельствует о том, что контактное соединение однозначно исправно

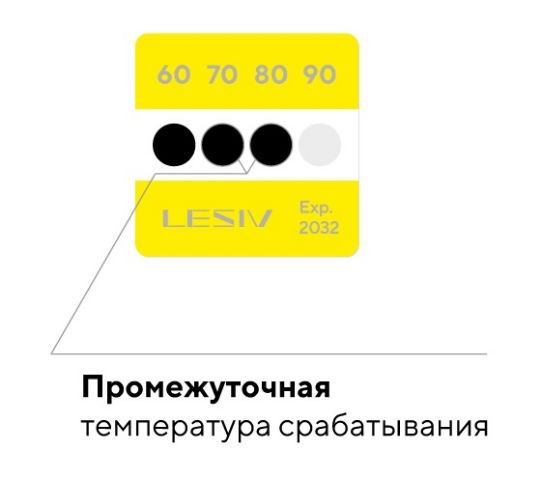

Частичное окрашивание точек – свидетельствует о наличии перегрева, который не превышал предельно допустимых значений, но может привести к аварии при росте тока нагрузки или токах КЗ

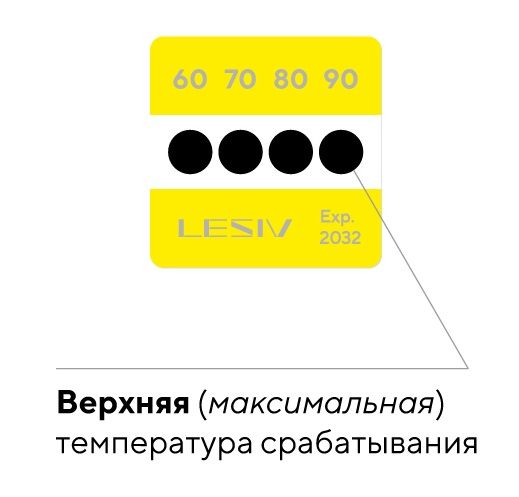

Превышено предельно допустимое значение, требуется вывод оборудования в ремонт
Оценка состояния контактов и контактных соединений
Возможные дефекты электрооборудования, выявляемые с помощью термоиндикаторов

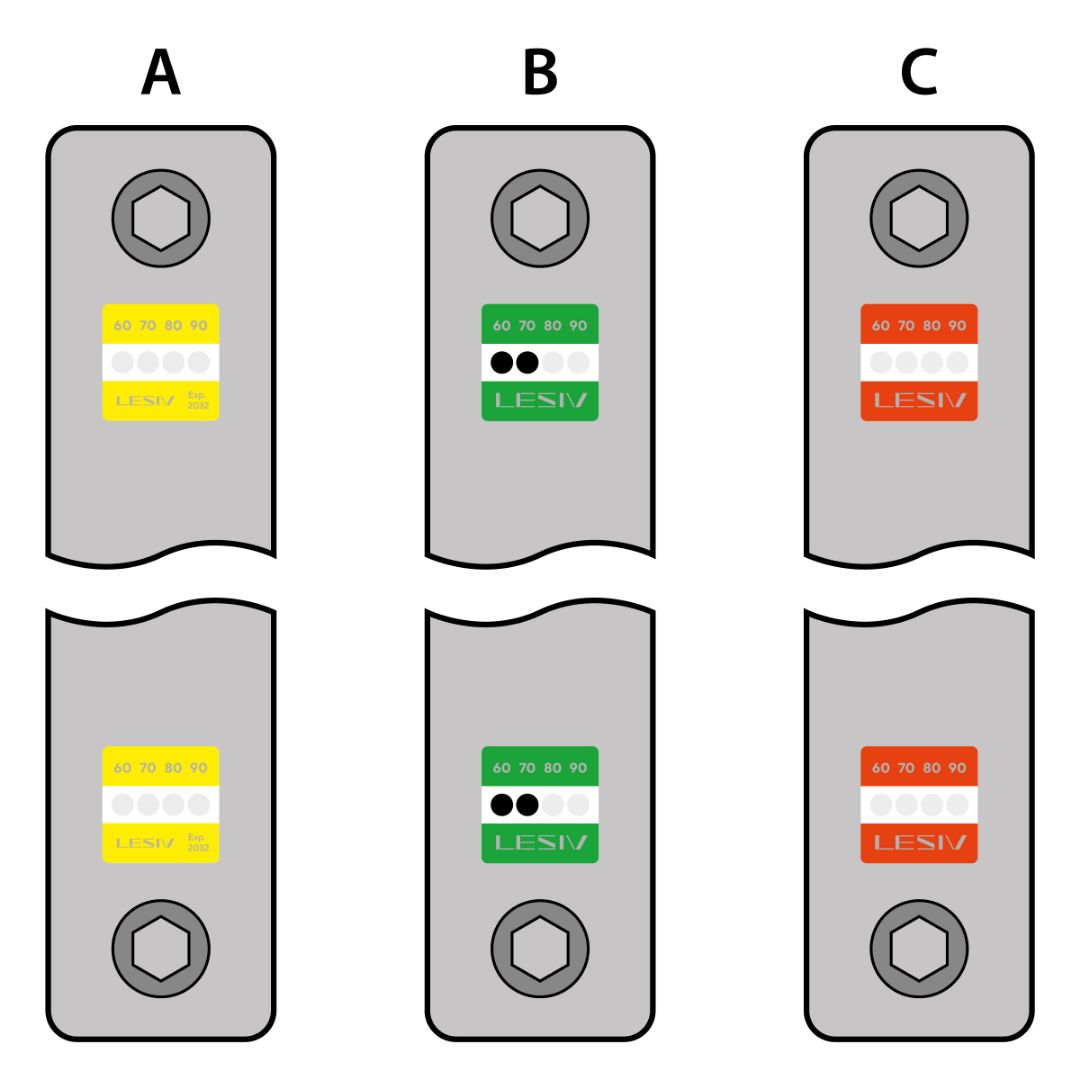

Перегрузка одной из фаз
Сработали два термоиндикатора на разных концах одной шины. На каждом почернели по два индикатора на 60 и 70, это значит шина нагревалась как минимум до 70⁰С. Термоиндикаторы на двух других фазах не сработали, что говорит о несимметричном распределении нагрузки по фазам и перегрузке фазы В.

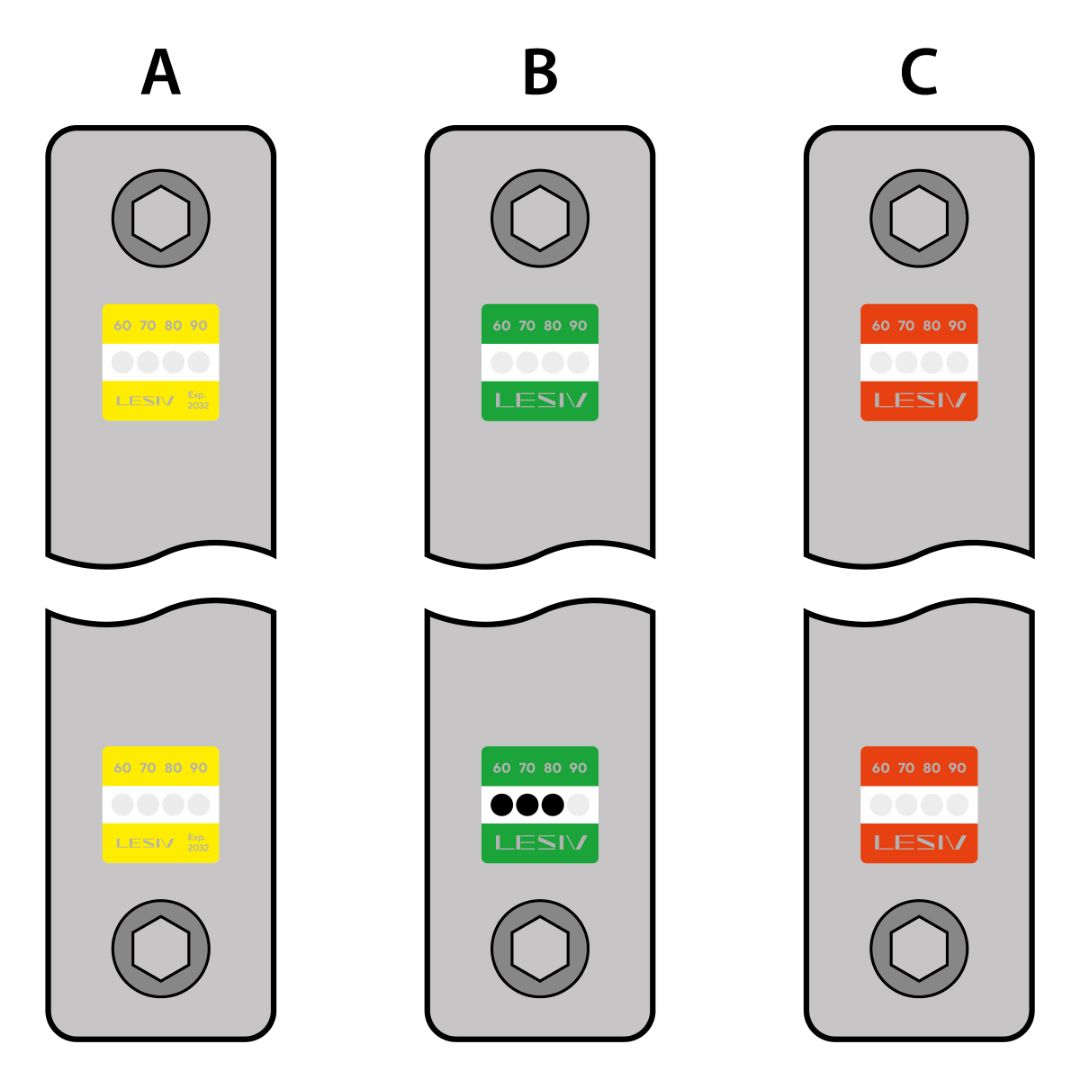

"Плохой" контакт
Cработал только один термоиндикатор, на нем окрасились три точки 60, 70 и 80 — температура КС достигала 80⁰С, но не превышала 90⁰С. Это дефект именно контактного соединения, рядом с которым установлен термоиндикатор.

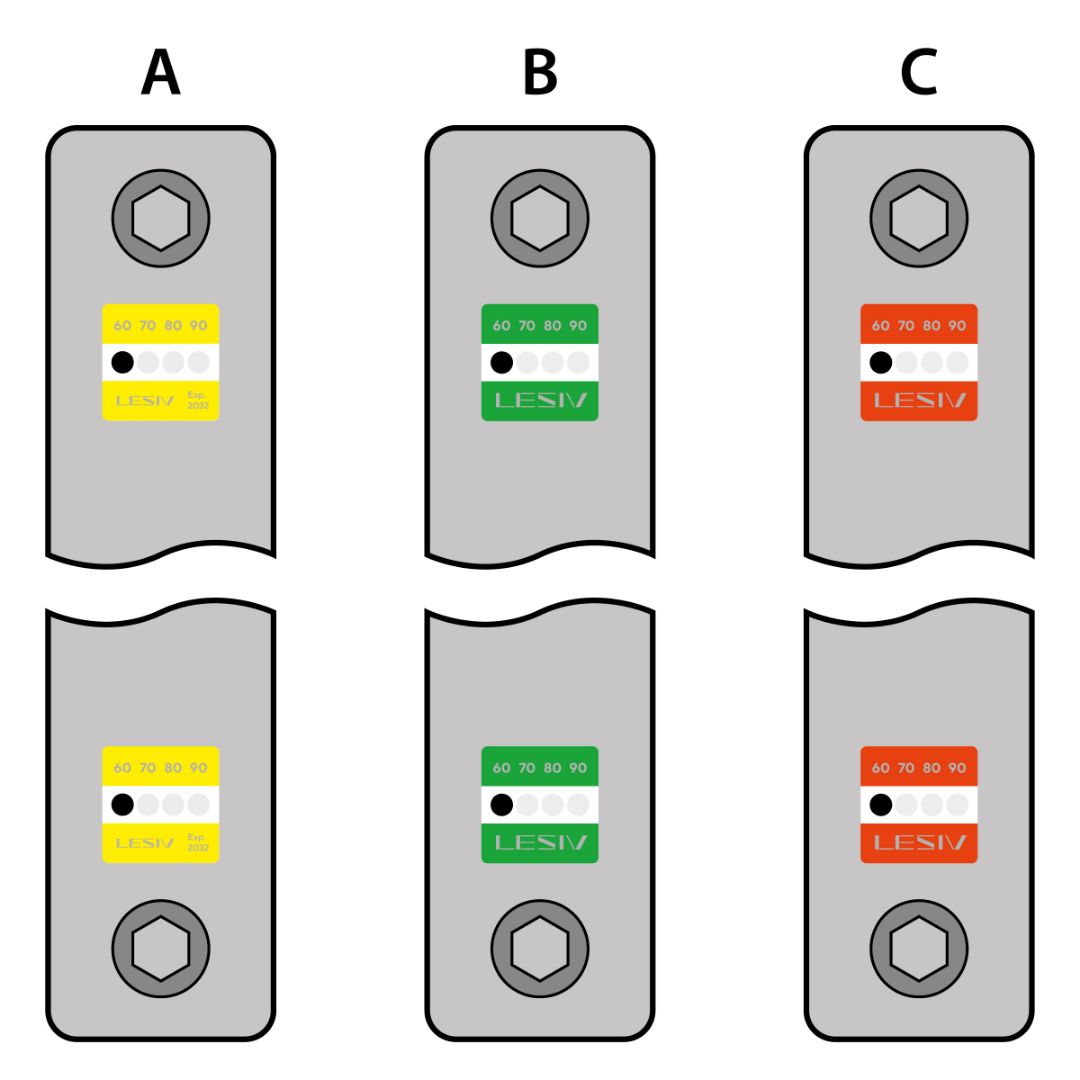

Превышение температуры эксплуатации
На всех установленных наклейках почернел индикатор на 60⁰С — это не дефект всех КС, а высокая температура в помещении с электроустановкой. Значит условия эксплуатации не соблюдаются и может, например, отрабатывать тепловое реле или расцепитель на АВ.
